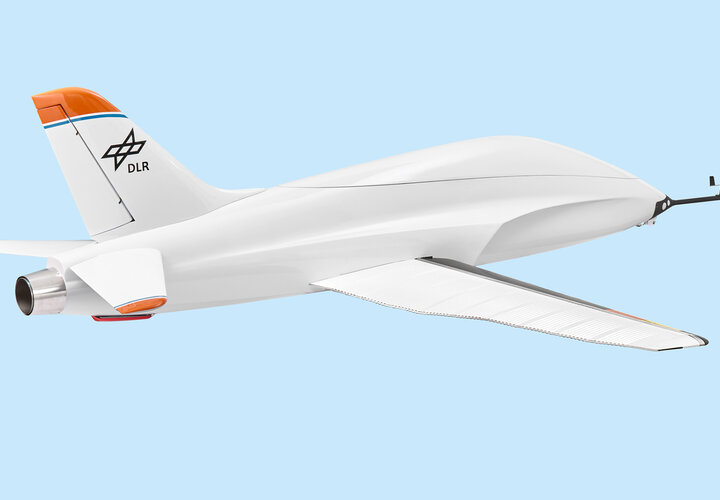

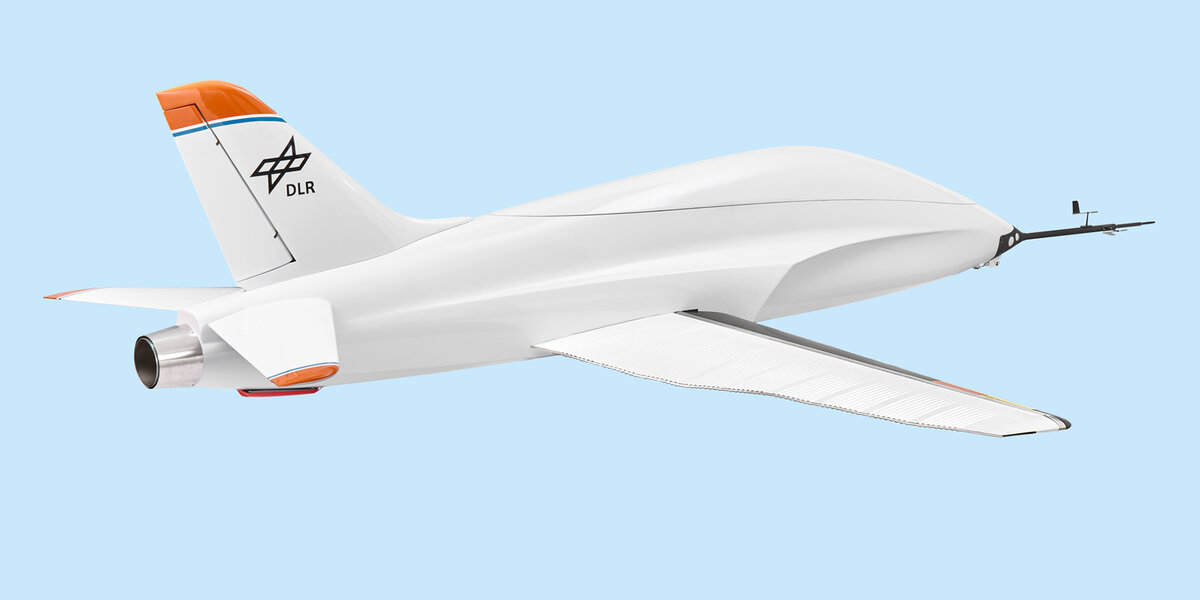

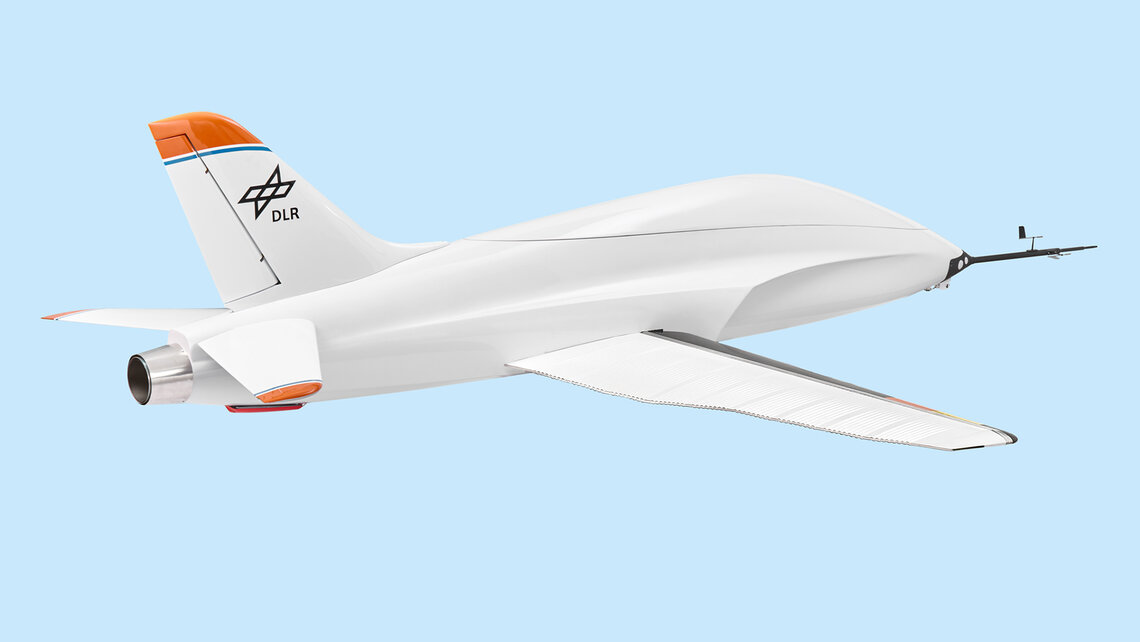

«Der morphende Flügel kann seine Form während des Flugs verändern und sich so optimal an unterschiedliche Flugzustände anpassen», erklärt der Projektleiter Martin Radestock vom DLR-Institut für Systemleichtbau. Beide Flügelsätze von Proteus bestehen vollständig aus Faserverbundmaterialien. Das morphende Flügelpaar besitzt einen formvariablen Hinterkantenbereich durch eine hyperelastische Hinterkantenverbindung (hyperelastic trailing edge morphing; kurz HyTEM), die eine spalt- und stufenfreie Verformung des Flügels ermöglicht. «Das HyTEM-Konzept ersetzt klassische Klappen und Querruder durch ein intelligentes System mit mehreren kleinen und über die Flügelspannweite verteilten Antrieben. Diese können die Profile an zehn Stellen präzise anpassen, ohne dass Lücken zwischen den Bereichen entstehen. Durch die kontinuierliche Form sinkt der Profilwiderstand. Zudem können der Auftrieb, der induzierte Luftwiderstand und die Steuerung des Flugzeugs gezielt beeinflusst werden, was einen grossen Vorteil für die Aerodynamik und Flugmechanik darstellt», erläutert Radestock weiter. Neben einer höheren Effizienz verspricht diese Technologie auch mehr Sicherheit, da Steuerfunktionen über den gesamten Flügel verteilt werden können.
Antrainierte Algorithmen zur Flugregelung
Ein zentrales Element des Projekts ist eine vom DLR-Institut für Flugsystemtechnik entwickelte, KI-gestützte Flugregelung. Sie ist speziell auf die besonderen Bewegungsmöglichkeiten des morphenden Flügels ausgelegt. Der lernfähige Algorithmus erkennt während des Flugs, wenn sich das tatsächliche Verhalten vom zuvor trainierten Modell unterscheidet. In solchen Fällen passt er seine internen Modelle kontinuierlich an. Bereits im Training werden ausserdem gezielt Schadensfälle und Ausfälle einzelner Steuerflächen simuliert. Dadurch lernt der Algorithmus, solche Veränderungen im Flug zu erkennen und die verbleibenden Aktuatoren so zu steuern, dass das Flugverhalten möglichst stabil bleibt. Im Unterschied zu klassischen Flugregelungen kann der lernfähige Ansatz die vielen verteilten Aktuatoren optimal aufeinander abstimmen. So wird das aerodynamische Potenzial der morphenden Struktur bestmöglich genutzt – auch bei erhöhter Ausfallsicherheit.
System mit Gefühl fürs Strömungsfeld
Hilfreich dafür ist der verlässliche Nachweis, dass sich die Oberflächendruckverteilung aus wenigen Messdaten rekonstruieren lässt. Das DLR-Institut für Aerodynamik und Strömungstechnik entwarf eine entsprechende Fähigkeit für PROTEUS und verlieh dem System somit ein unmittelbares «Gefühl» für sein aktuelles Strömungsfeld. Das Versuchsflugzeug kann so das rekonstruierte Druckfeld mit dem erwarteten Zustand vergleichen, Abweichungen automatisch und lokal erkennen und diese als relevante Störungen interpretieren.
Erster Flug gelungen

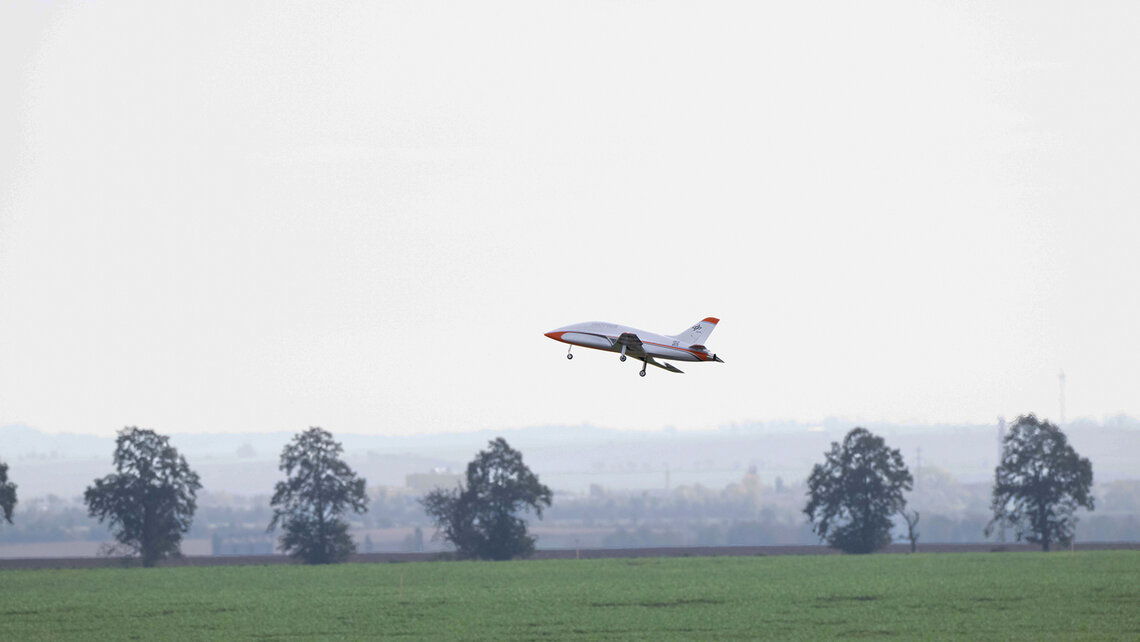

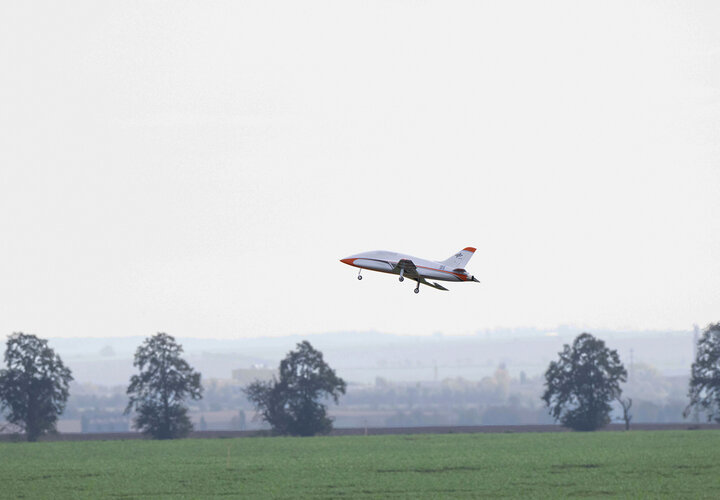

Im Rahmen erster Versuche testeten die DLR-Wissenschaftlerinnen und -Wissenschaftler beide Tragflügelkonzepte erfolgreich im Flug. Dafür integrierten sie sowohl die Referenzflügel als auch die neu entwickelten morphenden Flügel in das Flugzeug und erprobten sie. Die Versuche dienten insbesondere der grundlegenden Demonstration der Flugfähigkeit und der Systemintegration und bilden eine wichtige Grundlage für weiterführende Messkampagnen und Untersuchungen.
Flugtestkampagne geplant
Obwohl die Forschenden die Daten in skalierten Flugtests erhoben haben, ist die aerodynamische und strukturelle Auslegung mit einer Höchstgeschwindigkeit von 300 Kilometern pro Stunde und einer Flächenbelastung von 70 Kilogramm pro Quadratmeter auch für Kleinflugzeuge relevant. Zum Nachweis der Skalierbarkeit führt das DLR 2026 eine Flugtestkampagne mit PROTEUS mit einer Gesamtmasse von circa 70 Kilogramm durch. Die Ergebnisse werden im Projekt UAdapt (Unmanned Aircraft Wing Adaption) weiterentwickelt.
